Todo lo que necesitas saber sobre el manejo seguro de estructuras de Steel Frame
Autor: Scottsdale Construction Systems
22 de octubre de 2025
Artículo original: https://www.scottsdalesteelframes.com/modular/all-you-need-to-know-about-safe-handling-of-cfs-frames
El correcto manejo de las estructuras de Steel Frame es clave para garantizar la seguridad, preservar la calidad de los componentes y optimizar los tiempos de montaje. Tanto durante el transporte como en el almacenamiento y la instalación, una manipulación adecuada evita daños, mejora la logística en obra y asegura que cada panel o cercha llegue en perfectas condiciones para su montaje.

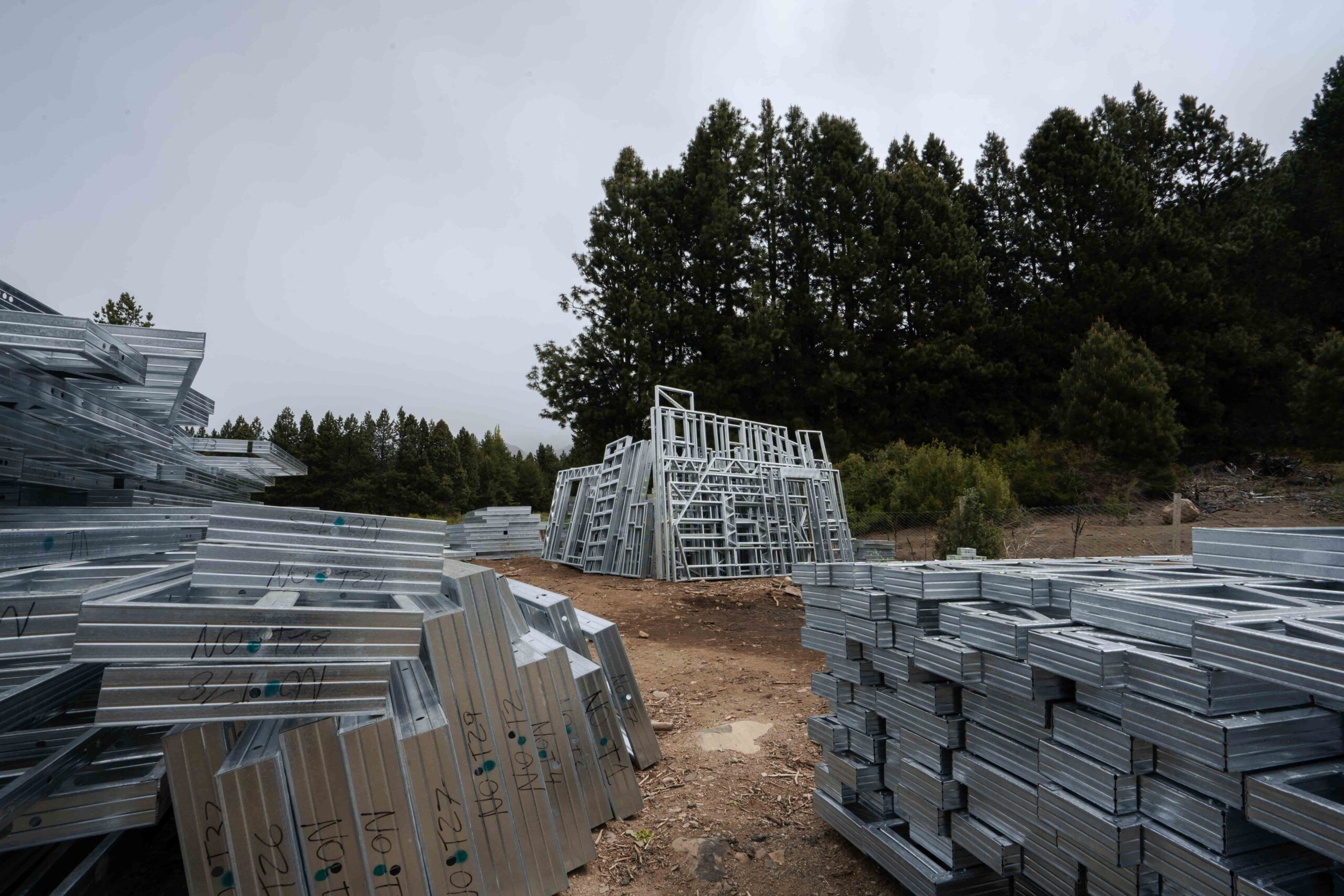

Apilado de paneles y cerchas
Uno de los aspectos más importantes es el apilado. Una pila mal armada puede provocar deformaciones en los paneles o generar riesgos durante su manipulación.
Antes de apilar los elementos, verifique que cada panel o cercha esté correctamente identificado y que las etiquetas sean visibles. Además, es recomendable orientar todos los paneles en el mismo sentido, alineando los orificios de referencia de la solera inferior para facilitar su identificación y agilizar el montaje en obra.
El primer panel debe apoyarse completamente plano, sin torsiones. A medida que se incorporan más unidades, aumenta la carga sobre los elementos inferiores, por lo que es indispensable utilizar tacos o apoyos perfectamente nivelados, separados entre 1.000 y 1.500 mm. Estos apoyos deben ubicarse alineados con el perímetro de los paneles para distribuir el peso de forma uniforme y evitar deformaciones.
La superficie donde se almacenen los paneles debe ser firme, nivelada y estar alejada de zonas de circulación y salidas de emergencia. Salvo que el proyecto haya sido específicamente diseñado para ello, los paneles deben almacenarse en posición horizontal.
También es recomendable dejar al menos un metro libre alrededor de cada pila para facilitar la inspección y permitir una manipulación segura. Mantenga una separación mínima de 450 mm respecto de paredes y de un metro respecto del techo o de sistemas contra incendios.
Para optimizar el montaje, organice los paneles siguiendo la secuencia de instalación. Los elementos correspondientes a los niveles superiores deberían cargarse primero, mientras que los paneles de planta baja pueden ubicarse al final de la pila para facilitar su descarga.
Cuando existan paneles de distintos tamaños, conviene colocar los de mayor dimensión en la base, completar los espacios con paneles más pequeños y finalizar nuevamente con paneles grandes para mejorar la estabilidad del conjunto.
Transporte y manipulación
Una buena planificación del transporte también contribuye a mejorar la productividad en obra. Siempre que sea posible, evite enviar toda la estructura en una única entrega si el espacio disponible para almacenamiento es limitado. Las entregas programadas reducen la congestión en el sitio y simplifica la logística de montaje.
Durante la manipulación, los paneles y las cerchas deben trasladarse con cuidado para evitar golpes, deformaciones o rajaduras. El recubrimiento galvanizado protege al acero frente a la corrosión; si este recubrimiento resulta dañado y el acero queda expuesto, la durabilidad del componente puede verse afectada.
Durante el transporte, todos los elementos deben viajar correctamente apoyados para evitar deformaciones por flexión o aplastamiento.
Cuando el montaje se realiza con grúa, es fundamental utilizar un sistema de izaje adecuado. En las cerchas, las eslingas deben colocarse sobre los cordones y diagonales; en los paneles, sobre la solera superior y las uniones con los montantes. Los puntos de izaje deben ubicarse de forma simétrica, aproximadamente entre un tercio y la mitad del largo total del elemento.
Además, el ángulo de las eslingas no debería superar los 60° para asegurar una distribución uniforme de la carga y minimizar el riesgo de deformaciones.
En el caso de cerchas de gran longitud —generalmente superiores a los 9 metros— se recomienda utilizar una barra separadora (spreader bar) u otros dispositivos de refuerzo para distribuir correctamente las cargas durante el izaje y mantener la geometría de la estructura.
Un manejo adecuado mejora la productividad
Una correcta manipulación de paneles y cerchas no solo incrementa la seguridad en obra. También permite mantener la secuencia prevista de montaje, reducir tiempos de instalación y evitar costos asociados a reparaciones o reemplazo de componentes dañados.
Ya sea en una planta de fabricación o directamente en la obra, aplicar buenas prácticas de almacenamiento, transporte e izaje garantiza que cada estructura llegue lista para ser instalada con precisión. El resultado es una obra más ordenada, menos desperdicio de materiales y una ejecución más eficiente del proyecto.
